橡膠接頭引用標準

    一、產品引用標準

    客戶提供的產品尺寸、圖樣、樣品；

    HG-2289-2010 可曲撓橡膠接頭（化工部行業標準）；

    GB/T 528-2008 硫化橡膠或熱塑性橡膠拉伸應力、應變性能的測定；

    GB/T 532-1997 硫化橡膠或熱塑性橡膠與織物粘合強度的測定；

    GB/T 3512-2001 硫化橡膠或熱塑性橡膠熱空氣加速老化和耐熱試驗；

    GB/T 5563-94 橡膠塑料軟管及軟管組合件液壓實驗方法；

    GB/T 1687-93 壓縮曲撓試驗；

    GB/T 5567-94 橡膠塑料軟管及軟管組合體真空性能的測定；

    GB 5749-85 生活飲用水衛生標準；

    GB 4806.1-94 食品用橡膠制品衛生標準；

    GB/T 1690-92 硫化橡膠耐液體實驗方法；

    GB 9102-88 錦綸6浸膠簾子布

    GB 1102-741 鋼絲繩

    GB 255-81 一般用途管法蘭連接尺寸

    GB 3289.37 可鍛造鑄鐵管連接尺寸——平行活接頭

    二、術語

    軸向位移-接頭沿軸線方向的伸長或壓縮變形;

    剪切位移-接頭沿垂直與中線方向的剪切變位;

    角位移-接頭彎曲變形時，兩端與原中軸線形成的夾角。

    三、產品分類

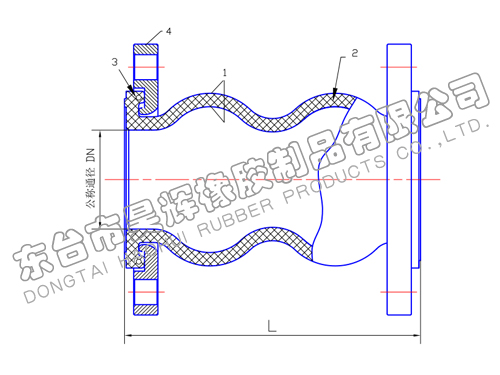

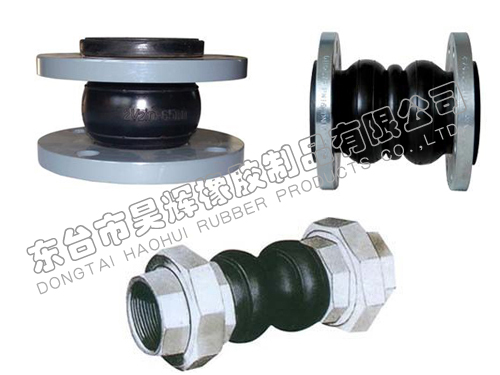

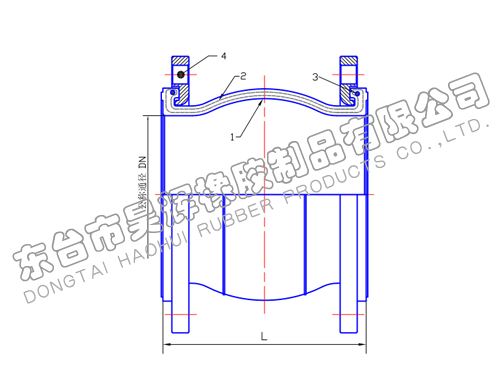

    以產品外形分為單球型(H-Ⅰ型）雙球形（H-Ⅱ型）；

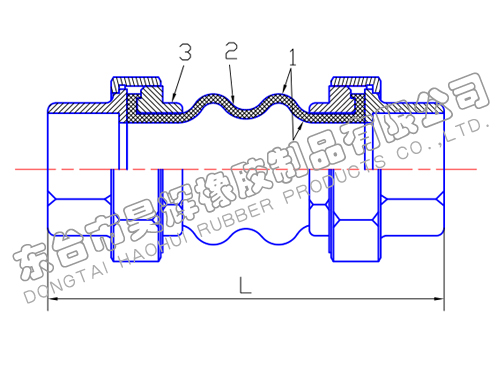

    以產品連接方式分為法蘭式（分碳鋼、球墨鑄鐵），由任（UNION活接頭）式。

    四、結構與規格

    接頭可由內外層橡膠、尼龍簾布、鋼絲繩圈、法蘭組成，也可由內外層橡膠、尼龍簾布、鋼圈、法蘭組成；

規格的標注以型號、管道通經進行標注，可以用英寸，也可以用毫米，并可兩者并用，如H-Ⅰ4in(100mm)；
